ищу переходник

[Toshiba239]

Ищется переходник с vga на av. так если получить нетбук к навигатору или любому диугому экрану имеющий av вход который выглядит ввиде штекера от наушников. Так если 3.5 джек. Может кто видел такие или сможет смастерить

[waxq]

Ищется переходник с vga на av. так если получить нетбук к навигатору или любому диугому экрану имеющий av вход который выглядит ввиде штекера от наушников. Так если 3.5 джек. Может кто видел такие или сможет смастерить

с вга на аналог композит "проводковым" методом не получиться. Пока такого переходника не встречал.

[HexMaster]

Ну и запросы. Можешь объяснить смысл этого подключения?
Подключай камеру к навигатору, которая направлена на экран нетбука. Это самый простой способ.

[Toshiba239]

Нетбук разбил. Осталась только нижняя часть. Тоесть крышки и экрана нет. На нет буке есть выход vga на навигаторе вход av. На магнитоле вход под камеру. Вот и хочется замутить что бы и тут и там работало при отсутствии телевизора

[HexMaster]

Скорее всего ни на магнитоле, ни на навигаторе разрешения будет недостаточно. Как уже ответили, то простым переходником тут не обойтись.
Купи айпад в машину.

[Rover]

это не будет работать ни при каком раскладе.

[DenVar]

вариант для ч/б картинки

источник http://www.geocities.ws/podernixie/htpc/cables-en.html

или делать поделки на основе этого

источник http://www.liveinternet.ru/users/blackice/post144446962/comments

[WolF]

Простым переходником тут проблему не решить. Нужен PAL кодер, который из RGB+HSYNC+VSYNC, которые присутствуют на VGA разъёме сделает тебе композитный видеосигнал. Есть автономные адаптеры типа такого: http://china-gadgets.ru/vmchk/adaptery/26804-vga-kompozitnyy-s-video-konverter-pitanie-ot-usb.html

[DenVar]

Простым переходником тут проблему не решить. Нужен PAL кодер, который из RGB+HSYNC+VSYNC, которые присутствуют на VGA разъёме сделает тебе композитный видеосигнал. Есть автономные адаптеры типа такого: http://china-gadgets.ru/vmchk/adaptery/26804-vga-kompozitnyy-s-video-konverter-pitanie-ot-usb.html

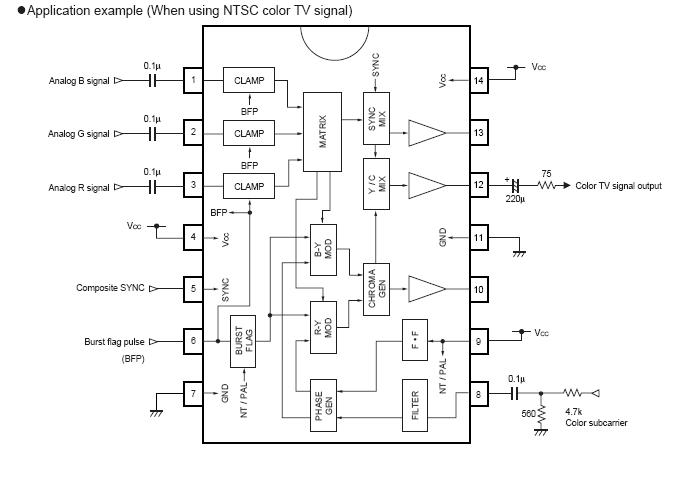

насколько я понял, поделка на этих микросхемах и есть тот самый кодер

BA7242F

[WolF]

насколько я понял, поделка на этих микросхемах и есть тот самый кодер
BA7242F

Меня смущает что этот чип "хочет" Composite SYNC (когда как на VGA синхронизация раздельная). То есть нужно ещё миксовать HSYNC и VSYNC каким нить 1533ЛП5 типа как тут: http://sblive.narod.ru/VGA-TV/VGA-TV.htm
Плюс ещё BA7242F хочет цветовую поднесущую (8 нога) , то есть дополнительно нужно городить кварцевый генератор на 3.58 MHz.

[DenVar]

Меня смущает что этот чип "хочет" Composite SYNC (когда как на VGA синхронизация раздельная). То есть нужно ещё миксовать HSYNC и VSYNC каким нить 1533ЛП5 типа как тут: http://sblive.narod.ru/VGA-TV/VGA-TV.htm
Плюс ещё BA7242F хочет цветовую поднесущую (8 нога) , то есть дополнительно нужно городить кварцевый генератор на 3.58 MHz.

тогда вот вариант попроще)

[DenVar]

Вань, а как думаешь какую силу тока выдает VGA (интересно, с его линий получится запитать AD722?)

[ARMADA]

Есть автономные адаптеры типа такого

могу заказать за ~900р

[WolF]

тогда вот вариант попроще)

Ну да. Вишь тут уже генератор поднесущей прям на чипе. Тока в продаже этих AD722 нигде нету. Есть другие микрухи семейства AD722x но нужно копать даташыты. И стоят они чуть ли не по 700 рублей.

[WolF]

Вань, а как думаешь какую силу тока выдает VGA (интересно, с его линий получится запитать AD722?)

Не получится, зуб даю. Все такие девайсы с питанием от USB. Или если переходник на SCART то берет питание 12 вольт со SCART-а.
